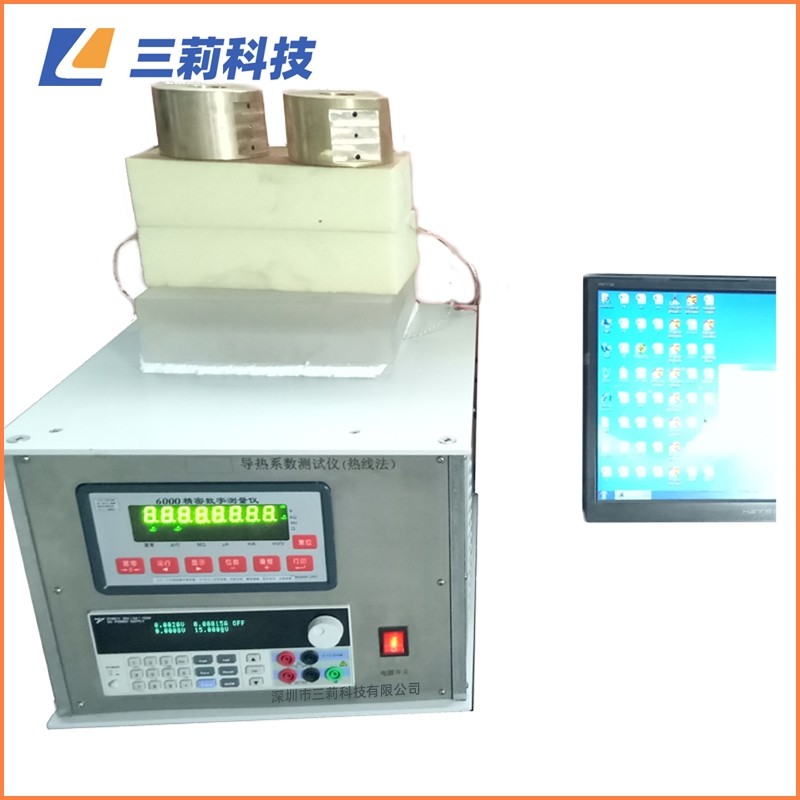

TCMX-3A(交叉線法)瞬態熱線法導熱系數測試儀

TCMX-3瞬態熱線法導熱系數測試儀

一、概述

TCMX-3導熱系數測試儀采用瞬態熱線法，含交叉線法和平行線法，主要測量固態和粉狀材料在不同溫度下導熱系數、導溫系數（熱擴散系數）和比熱容。具有高精度、高分辨率、高復現性等特點。由計算機控制進行自動測量。廣泛適用于研究院校、質檢、廠礦等部門對材料的導熱系數測量。

本儀器是在TCMX-2基礎上重新進行開發設計，提高了測量精度和重現性，結構更加合理，使用更方便。

型號分類：

TCMX-3A主要采用交叉熱線法（也可用平行線法測量5w/mk以下的材料）；

TCMX-3B采用平行線法，測量小于25w/mk的材料。

參考標準：

GB/5990-86《定形隔熱耐火制品導熱系數試驗方法(熱線法)》；

GB/T17106-1997《耐火材料導熱系數實驗方法（平行線法）》；

GB 11205-89《橡膠熱導率的測定（瞬態熱絲法）》;

GB/T10297-1998《非金屬固體材料導熱系數的測定(熱線法)》等。

二、 主要技術指標

1、測量范圍： TCMX-3A(交叉線法)   0.015~2.0 W/(m·K)

              TCMX-3A(平行線法)   0.015~5.0 W/(m·K)

              TCMX-3B(平行線法)   0.015~25.0 W/(m·K)

2、溫度范圍： -40～120 ℃（需配高低溫恒溫箱）配銅-康銅熱線

              室溫～1000 ℃（需配電阻絲電阻爐）配鎳鉻-鎳硅或鉑-鉑銠熱線

              室溫～1300 ℃（需配硅碳棒電阻爐）配鉑-鉑銠熱線

              室溫～1600 ℃（需配硅鉬棒電阻爐）配鉑-鉑銠熱線

高溫爐為選配項

3、測量精度： <±5.0 %

4、試樣尺寸：2塊 不小于40mm×80mm×114mm的互相對稱的長方體或2塊橫截面直徑不小于80mm，長度不小于114mm的半圓柱體疊合成的圓柱體；（或根據用戶要求訂做），

5、溫度分辯： 0.001℃

6、熱線電源：TCMX-3A電流分辯0.01mA，電壓分辯0.1mV

             TCMX-3B電流分辯0.1mA，電壓分辯0.1mV

7、設備電源： 電壓220V；頻率50Hz；功率500W（配用電爐溫度控制器電源的要求參看電爐溫度控器說明書）
