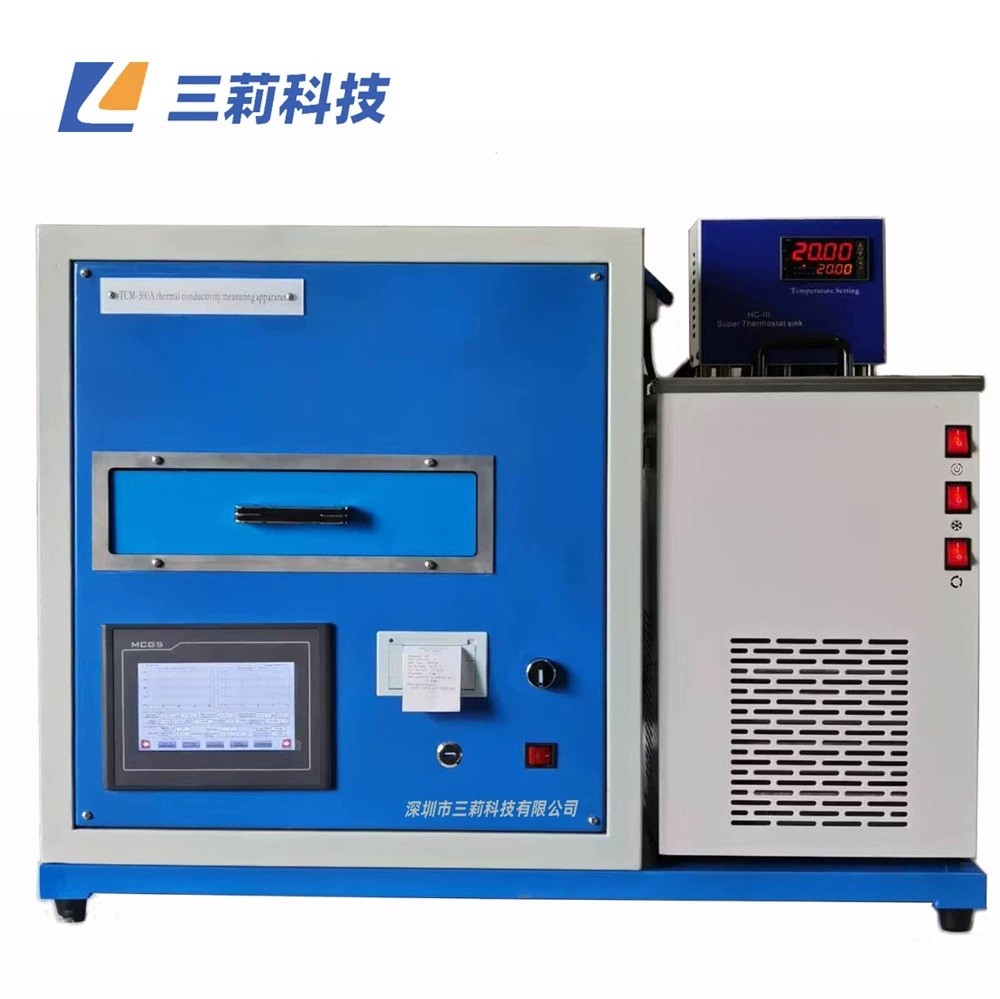

TCM-300A導熱系數測定儀

一、概述：

材料的熱導率是研究材料物理性能的一個重要參數指標，在航空、原子能、建筑材料，非金屬材料等工業部門都要求對有關材料的熱導率，進行預測或?qū)嶋H測定。其測試方法分為穩態法和動態測試法，該儀器基于護熱平板法的原理，兼配相關國標要求，并作出了相應的改進，由計算機自動完成測試工作，并對各狀態點進行數字化顯示。亦以可人工完成測試，滿足了材料檢測研究部門對材料導熱系數的高精度測試要求。

儀器參考標準：GB/T 10295-2008《絕熱材料穩態熱阻及有關特性的測定  熱流計法》

二、主要技術性能

1、應用范圍

本儀器適用于測定干燥或不同含濕狀況下勻質板狀材料的導熱系數。

導熱系數范圍：0.001～3.0w/m·k

2、可以完成平板法測試，儀器提供了對實驗溫度實現可控狀態下的測試；并可達到熱板蕞高溫度150℃。

3、儀器實現數字化及測溫儀表精度優于0.1K，室溫自動電子補償，亦可采用外部冰點補償。

4、電源：220V/50HZ。

5、測量結果：準確度        ±3%

6、加熱電源：加熱電壓的波動，不超過±0.5%

7、可連接上位機(實際計算機自動測試，在穩定條件下只需15分鐘可測試一組數據)。

8、可顯示實驗參數、曲線，并實現數據打印輸出。

9、實現多種測試方法；參比對照，有助于進一步對材料導熱性能的對比研究。

10、工作條件

①環境溫度                             10°～35℃

②相對濕度                             ≤80%RH

③室溫要求穩定                   日平均溫度波動≤±1.5℃

11、試樣尺寸及有效面積要求：

蕞大尺寸及有效面積：300×300×50(mm)

蕞小尺寸：300×300×5(mm)

要求與極板接觸面平整。

三：儀器裝置

儀器由高精度測溫儀表；上極板加熱器， 上、下極板，測溫熱電偶，下極恒溫水槽，計算機測試系統組成。

1、試件部分：包括恒溫裝置，蕞高30℃

2、加熱系統：上極板溫度加熱器加熱。

3、保護熱板層

4、測溫系統：采用數顯示高精度儀表，保證其精度和穩定性，并實現零點內部補償。

5、計算機測試部件，包括，計算機一套和通訊組件及軟件：

四、操作步驟

（一）對試件的要求：

1、取樣應從樣品材料中均質部位處取。

2、取樣大小成型尺寸不能大于300×300×50（mm）

3、取樣后將試樣表面平整處理。

4、試件兩表面應平行，且厚度均勻，與極板接觸面應平整且結合緊密試驗時，可在此面涂上一層相同材料的粉狀料或涂上一層高溫導熱膠，不能含雜質及灰塵。

5、粉狀材料用圍框的辦法按上述原理處理。

（二）、實驗操作

1、給儀器上電，按標準取樣將樣品放在冷熱板的中間，

設置好恒溫水槽的溫度（一般比上熱板低10度）。

2、開啟電腦，雙擊桌面圖標，打開軟件，進入軟件界面。

3、輸入溫度后，依次點擊設置，點擊單擊狀態檢測，軟件下方所有的數據正常，即通訊成功。

4.狀態檢測結束后，點擊實驗開始后，即可啟動測試開始實驗。

5、試驗完畢后，點擊結束試驗，點擊打印測試報告，即可看到測試結果。

6、點擊保存，輸入保存路徑及保存文件夾名稱，即可保存報告。
