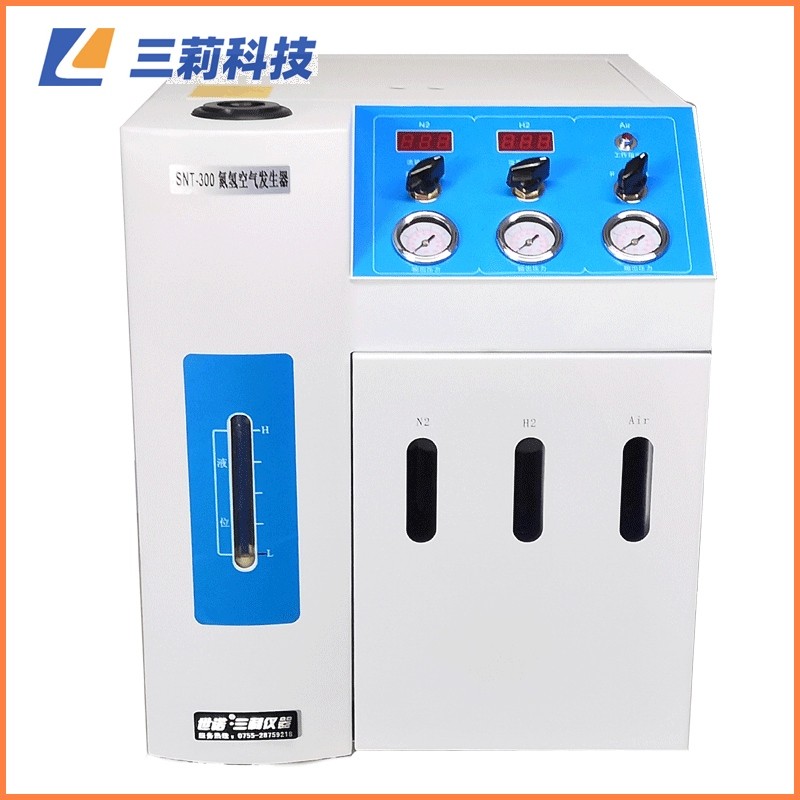

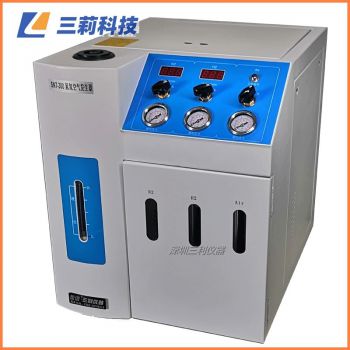

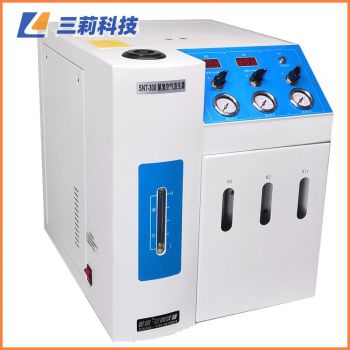

SNT-300氮、氫、空氣發生器(氣相色譜儀配套氣體發生器)

一、概述

儀器是集氮氣、氫氣、空氣發生器為一體的儀器。它是我公司在高純氮氣發生器、高純氫氣發生器 、空氣發生器的基礎上，融合現代技術，為適應市場的需要而開發設計，并向市場推出的一代產品。

SNT三氣一體機系列 PGN部分，采用了可產高純度氮氣的復式提純電解分離技術，用于氣相色譜儀 FID、TCD檢測器，適用于國內外各種氣相色譜儀。

二、技術參數

三、儀器特點

1、可取代傳統的高壓鋼瓶。

2、可單獨使用也可同時使用；產氣純度不會衰減。

    3、操作簡便，只需啟動電源開關既可產氣，輸出流量穩定，氮氣、氫氣系統設有 LED 數碼顯示，更醒目直觀。

4、集系列發生器及同類產品之優點，并設有多級保護裝置，是安全、可靠、方便的組合。

5、氮氣部分是多層板式結構，采用重復提純的方法，大大提高了純度，真正實現了實驗室兩氣一瓶的理想；

6、氫氣部分采用了高桶塔式結構電解分離池，具有儲液、制氫、排氧可同時進行，它電解面積大，池溫低，純度高，是板式電解池的換代品。

7、空氣部分在設有三級凈化、兩極穩壓、多級保護之優點。

8、氮氣和氫氣系統均設有不返液裝置，可有效的保證儀器無返液現象。

9、日常使用只需補充蒸餾水即可。

10、，采用先進的開關電源，可提高電解效率。

四、使用方法和聯機

1、把儀器從包裝箱取出，檢查外觀及內部有無因運輸造成嚴重?fù)p傷現象，再核對電源線，配件及合格證是否。

2、配制電解液：將160克分析純 KOH（氫氧化鉀）分別用400ml的蒸餾水稀釋，待KOH溶解冷卻后注入注液池（內溶積 1.5L），再向注液池內補充蒸餾水至液位H線下方的中間位置。（注液口位于儀器上部，注液時需取下注液口蓋）

3、用配件的“過濾器”，換下后面板“空氣輸入”口上的密封帽。

4、將后面板的“N2”“H2”“Air”輸出口上的密封壓帽擰緊不漏氣。

5、把“N2”“H2”“Air”的開關閥旋至“開”的位置。

6、接通電源啟動開關，空氣“Air”工作指示燈亮。“N2”“H2”系統有數碼顯示。數分鐘后，“Air”系統工作指示燈熄滅；（說明壓縮機已停止工作且壓力達到設定值）“H2”系統的數碼顯示為“000”或接近“000”，壓力表指示為0.4Mpa；此時“N2 ”系統正進行凈化排空，（10分鐘左右）流量顯示較大；10分鐘后流量顯示為“000”或接進“000”，“N2”“Air”系統的壓力指示均為0.4Mpa。（出廠設定）

7、以上正常，關閉電源開關。將“N2”“H2”“Air”輸出口上的密封壓帽取下，分別用對應的Φ3管道與使用儀器相連并確保不漏氣。

8、每次工作完畢，關閉電源即可，再工作時，只需啟動電源開關。（每次啟動電源開關后，“N2”系統先要自動吹掃凈化室和氣路系統約0分鐘左右）。

五、注意事項

1、在使用過程中不消耗KOH（氫氧化鉀），只消耗蒸餾水，所以平時可根據情況補充蒸餾水，并保證液位在中間位置。（建議６－７個月更換電解液一次，重新配置方法同前）

2、儀器“N2”“H2”的流量顯示值僅供參考。它是由電解電流轉換而來。由于“N2”“H2”是經過儲氣凈化室的緩沖才輸出的，所以輸出的流量穩定，流量顯示有±10的變化為正常。

  3、觀察變色硅膠的吸附水份情況，硅膠變色2/3時進行更換。

  4、在工作1000小時后需更換脫油凈化器內的活性碳。

六、更換變色硅膠的方法

關閉電源開關，待壓力指示為零后，將干燥凈化室順時針方向旋下，置換后在按反方向安裝好，并確保密封不漏氣即可。

七、活性碳的更換

關閉電源開關，待壓力指示為零時。把儀器右側板打開，然后把裝有活性碳的脫油凈化器按逆時針旋下，在按逆時針旋下端蓋，倒出活性碳，進行更換。（換20-40目活性碳）之后在按反方向安裝好，并確保密封不漏氣。

八、特別提示：

1、如發現壓力表指示的壓力低或數碼顯示比平時大時，一般說是由漏氣造成的，應用皂液全面檢漏。尤其是重新更換變色硅膠時，更應特別注意上下螺紋密封圈處不要擠壓異物。

2、空氣系統指示燈常亮，一般屬于流量太大或有漏氣的現象，應及時查漏，否則會損壞機器不能工作！

3、氣源儀器一律嚴禁空載開機！長時間不開機應抽出電解液；
