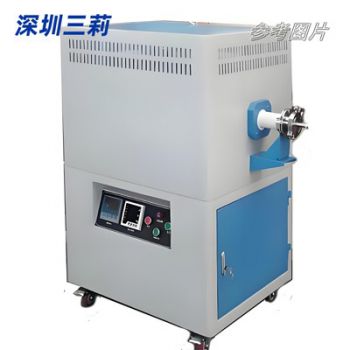

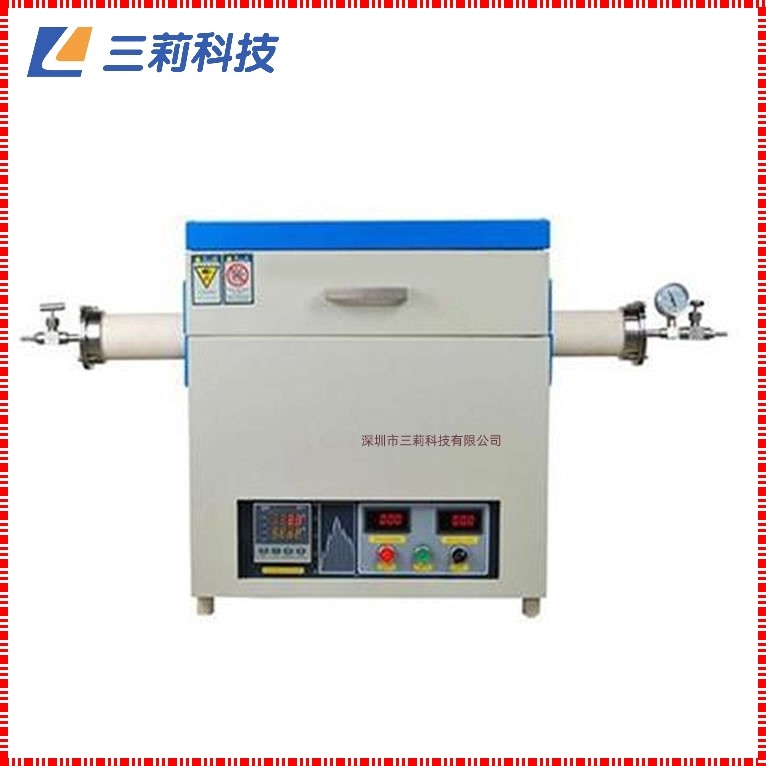

SKG-16-17TPC2高真空管式電阻爐

技術特點

1、爐管尺寸外直徑70mm×內徑60mm*L1200mm，采用梯度陶瓷纖維材料作為保溫材料，使其具有重量輕（爐內保溫材料減輕60%以上），保溫效果好。

2、升溫速度快，一般陶瓷纖維爐膛的升溫速度同比節能50%以上。

3、溫度均勻性好，采用陶瓷纖維，聚熱效果好，均勻性好。

4、采用記錄儀智能儀表，具有PID參數優化整定功能，50段程序設定功能，手動/自動無干擾切換功能，超溫報警功能。測量溫度、設定溫度數字顯示，加熱功率光柱顯示。

爐體和爐膛設計技術參數

1、爐膛工作室尺寸：外直徑70mm×內徑60mm*L200mm*2區，爐管總長1200mm

2、蕞高溫度： 1700℃（長期使用溫度≤1650℃）

3、溫度穩定性/控溫精度:  ±1℃

4、升溫速度：0-10℃/分鐘自由設定。

5、溫度均勻性：均溫區160mm范圍內±2℃

6、爐膛材料：采用特種陶瓷纖保溫維材料組成，升溫速度快、節能。

 7、爐管為剛玉管，爐管兩頭含兩頭散熱管,水冷法蘭，密封套筒,高溫密封圈,密封蓋，真空氣氛接頭,高真空不銹鋼截止閥，機械壓力表等三級真空密封套件(套件材料為不銹鋼)，爐管為傾斜狀，為防止出氣口冷凝水回流，設計進氣口位置高于出氣口。

溫度控制技術參數

1、整體控制采用PLC自動控制方式，自動控制精度高，操作簡單。由PLC可編程序控制器、觸摸屏等主要部件組成。觸摸屏動態顯示設備運行狀態，并對報警事件有自我診斷功能，并帶記錄功能，可以儲存一個月內的歷史數據。可以在觸摸屏上同時顯示溫度控制情況及動作控制情況等，可以隨時查看歷史數據及通過打印機打印等功能，7寸大觸摸屏無紙記錄儀，可控硅控制，變壓器調壓，雙溫區控溫， PID參數自整定功能，手動/自動無干擾切換功能，超溫報警功能，可編程50段，可自由設置升溫與保溫曲線，儀表具有溫度補償及校正功能，可多組多段儲存調用已編程序，面板配USB口及U盤，記錄儀面板可以看到溫度曲線圖，選配加裝通訊接口可與電腦相連。

2、加熱功率：8KW*2

3、電源電壓： 380V

4、加熱元件：硅鉬棒

5、控制方式：可控硅控制，控溫系統模塊化設計，結構簡單，維修方便。

6、熱電偶型號：B型3支（2支用于雙溫區測溫，放置在爐管外加熱區處，另1支放置在路管內樣品處）

7、顯示精度：±1℃

8、節能性能：重量輕，升溫快，空爐損耗小，節能50%以上，省時省力。

9﹑沖溫值： 1-3℃

10、儀表具有密碼控制功能，可以有效地避免操作大意而失控。

真空系統技術參數

1、爐內常溫極限真空度：真空度10^-3Pa，熱態真空度10^-2Pa。

      2、配整套分子泵、機械泵真空機組，復合真空計1臺，可在真空或通入保護氣氛的環境下下工作,含配套法蘭、密封墊真空氣體泄漏量小，可連續性工作。法蘭連接方式：法蘭螺栓固定密封結構，接口處采用KF快裝法蘭，方便開合。

氣氛系統技術參數

1、氣體流量精度：配備質量流量控制器

2、精度：≤±1sccm

3、氣氛控制：可以自動定時切換不同氣路及流量，儀表盤實時顯示氣路運行狀態、程序已運行時間及程序剩余時間，增加氣路整體開啟及結束控制；

4、氣氛通道：≥3通道

5、氣路1：滿足氮氣氣氛要求，量程500sccm

6、氣路2：滿足3%氫氣+97%氮氣氛要求，量程200sccm

7、氣路3：滿足氮氣氣氛要求，量程100sccm

其他

1、恒溫水浴鍋：容積≥2L，控溫范圍40~100℃，控溫精度≤±1℃。

2、氣液混合罐：≥2L,適配水浴鍋尺寸，可將水+氣體保持設定溫度的蒸汽形式帶入燒結爐中，常用蒸汽溫度40-60℃。

3、恒溫裝置：爐管進氣端增加加熱裝置，整個燒結階段爐管前端溫度不低于恒溫水浴鍋設定溫度，設計溫度達到200-300度。

水冷系統

管件接口、真空機組等需要冷卻水（配冷水機1臺及整套管路1套）。

主要設備和圖紙清單

      1、設備使用說明書（包括設備操作、維修手冊）1份

2、電氣原理圖、電氣接線圖。

3、易損件明細表（標配）

     4、提供設備出廠檢驗書、合格證明書。各1份

包裝、運輸、安裝調試、培訓

     1、爐體設備木箱包裝。

     2、加熱元件安裝在爐體內。

     3、汽車運輸，運費供方承擔，卸車和需方院內移動、設備落位由用戶負責（只負擔國內運費）。

     4、主體設備到位后，供方上門調試安裝培訓。

爐體標配

用戶自備輔助設備、安裝要求、備品備件

1、          電源：380V

2、          電源配置：20KW

3、          氣源（如需）
