TFD02-01型分體微量注射泵110mm行程一支10μL～60mL的注射器

? 通道數：1

? 行程：110mm

產品詳情

★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

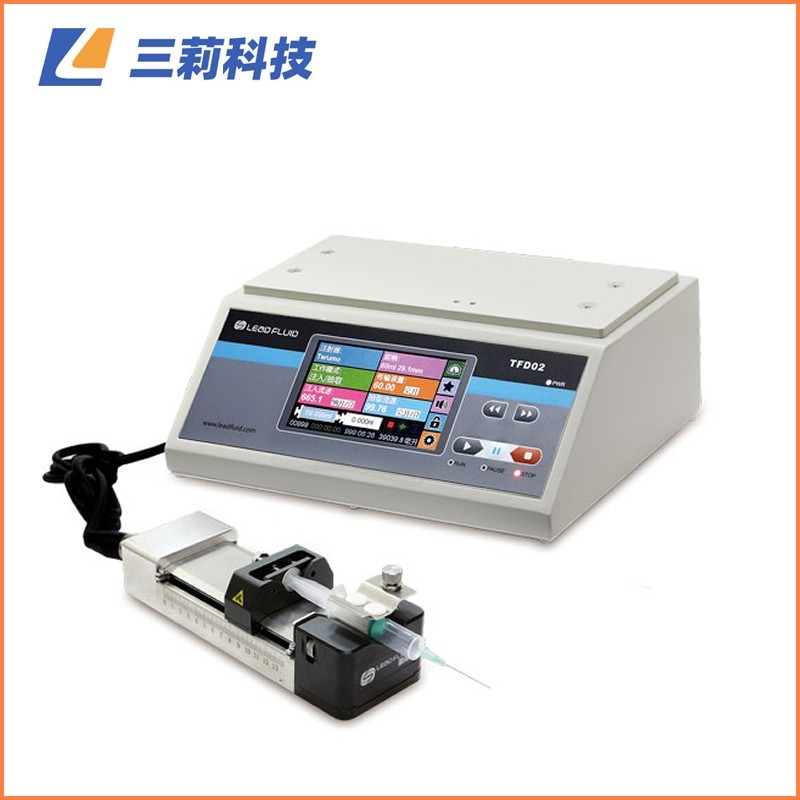

● TFD02-01型分體注射泵由控制器和執行單元兩部分組成，結構精巧，精度高，運行穩定；

● 控制器和執行單元分離，通過線纜連接，并配有快插接頭，方便拆裝，可以與其他儀器、設備聯合使用，例如腦立體定位儀；

● 執行單元可配合一支10μL～60mL的注射器，適合各種微量注入實驗。

功能及特點

? LF-Touch-OS軟件系統，運行穩.定.可.靠，功能強大

? 4.3寸彩色液晶觸摸屏操作，形象的動畫和圖標顯示，多彩的界面，常用的功能按鍵，使設備更加易用

? 多種工作模式選擇

? 控制器和執行單元分體設計，便于安裝固定

? 支持屏幕鎖定，按鍵靜音操作

? 按鍵配指示燈，工作狀態清晰明確

? 支持多種標準注射器，可自定義注射器

? 高精度控制

? RS485通訊，支持Modbus協議

? 外部信號控制啟停和方向

? 寬范圍電源輸入

 技術參數

? 工作模式：注射，抽取，注射后抽取，抽取再注射，連續循環

? 通道數：1

? 大行程：110mm

? 行程分辨率：0.156μm/μstep

? 線速度范圍：1μm/min~150mm/min

? 線速度調節分辨率：1μm/min

? 行程控制精度誤差：<±0.35%（行程>大行程的30%時）

? 額定線性推力：>10kgf

? 推力調節：1~100%任意可調

? 注射器規格： 10μL~60mL

? 注射器選擇：內置主要廠家，主要型號注射器供選擇；可使用自定義注射器，直接輸入注射器內徑

? 液量范圍：0.184nL/min～83.318mL/min

? 液量校正：通過校正程序獲得液量

? 顯示方式：4.3寸彩色液晶；同屏幕顯示傳輸液量，剩余液量，流量，運行方向，注射器規格等；動畫顯示運行狀態

? 操作方式：觸摸屏+常用功能按鍵

? 掉電記憶：保持掉電前設置參數

? 其他功能：暫停和停止；按鍵音提示；鎖定參數；快進和快退；顯示亮度調節

? 狀態信號輸出：1路指示啟停狀態，1路指示方向狀態

? 控制信號輸入：1路下降沿觸發啟動，1路下降沿觸發停止

? 通信接口：RS485，MODBUS協議

? 控制器尺寸：245x205x95mm

? 執行單元尺寸：266x86x76mm

? 重量（控制器+執行單元）：2+1.8kg

? 適用電源：AC100V～240V   50/60Hz

? 工作環境：環境溫度5~40℃，相對濕度<80%

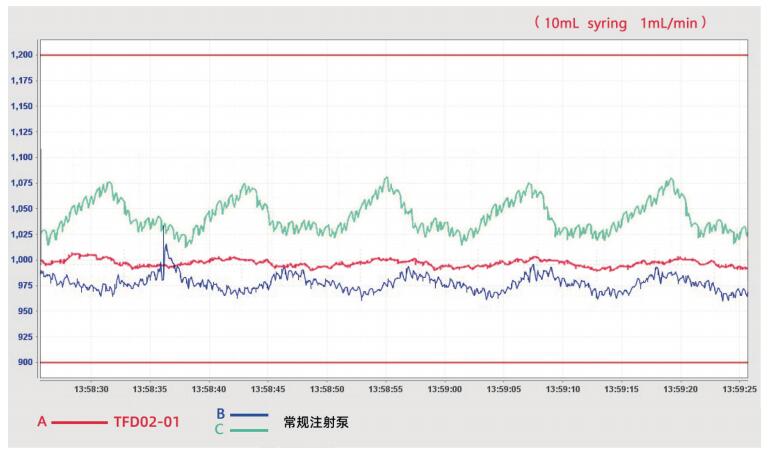

流量平穩性曲線圖

注射器規格與流量參考表

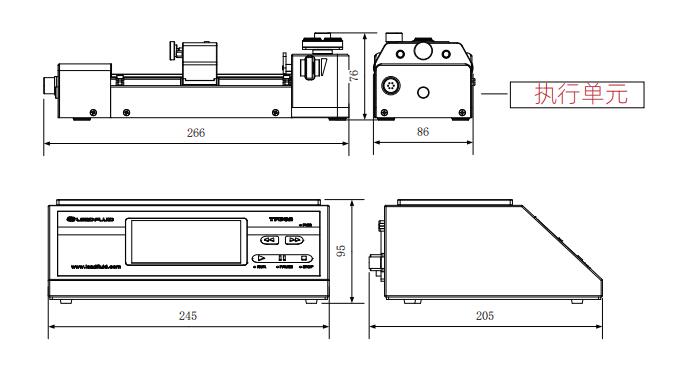

尺寸圖（單位：mm）
