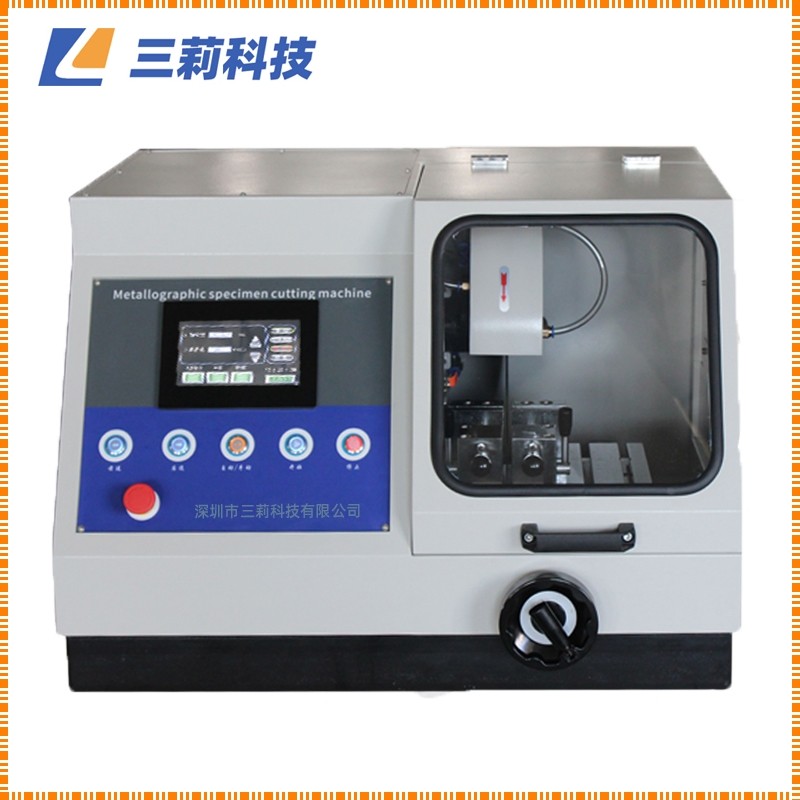

SNQ-100B變頻金相試樣自動切割機

重要注意事項和安全信息

Important notices and safety information

SNQ-100B型切割機是由機身、電控箱、切割室、電機、冷卻系統、切割砂輪片等部件組成。

本切割機不但可以切割直徑為100mm(管件)以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。

本機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗制樣設備之一。

主要技術指標

Main Specifications

切割室外殼：       鋼板

最大切割直徑：    100mm（管材）

進刀深度跟蹤：    液晶數顯

平臺Y向移動：   200mm

切割臺尺寸：       280*310mm

切割片規格：       350*2.5*32mm

加持臺規格：       夾具臺分左右，中央切刀口

切割方式：    手動/自動

送給方式：    任意調節（手，自兩用）

切割速度：    最大為0.25mm/s

自動切割方式：   間歇式切割（金屬工件）與連續切割（非金屬工件）

進刀距離：       任意設定（0-200mm）

復位方式：       自動復位

冷卻系統：       自動（水冷2通道）

水箱容量：       80L

主軸轉速：       500-2800r/min可選

電機功率：       3KW

機臺形式：       臺式

電源：           380V

外形尺寸：    800*880*600mm

凈    重：    170KG

各部件功能簡介

Brief introduction of each component function

操作鍵盤及顯示

Operation keyboard and display

（1）切割臺相對位置，在自動切割過程中，Y軸會顯示切割行程的數值。

（2）選擇參數設置：可依據工件所需選擇相應數值

（3）系統上電時，顯示主軸速度：其中500-3000是可調更改的 ，而其它顯示也是可以被設置的。

（4）按參數設置鍵，屏幕進入設置界面。

（5）數值調整方法：按動相對應的選框鍵，選擇鍵盤數值可調整數值變化。按動“ENT”鍵，保存數值，此時保存后會返回設置界面。

（6）前進和后退鍵必須在自動狀態下進行。

（7）自動切割時0-0.25mm/s數值可選，但是加工金屬材料時，速度不能大于0.02 mm/s

（8）切割延時 “間歇”狀態下的停止時間，不能小于0005，即：0.5秒。

（9）在任何狀態下，都可以啟動，停止水泵，按上下箭頭可調節主軸轉速。

（10）屏幕右上角顯示：間歇與連續切割狀態。 當切割非金屬工件時使用：連續方式。 當切割金屬工件時使用：間歇方式。

（12）當機器處于工作狀態時，按下“急停”按鈕，將切斷控制電源，機器的所有動作停止。
